調節控制儀表概述

一、產品簡介

   廈門宇電在工業自動化領域擁有累計近30年的開發及生產經驗。產品涵蓋了調節控制儀表、測量顯示報警儀表、電力儀表、智能流量積算儀、分體式無紙記錄儀、人機界面觸摸屏，導軌安裝型儀表以及PLC與AIDCS智能分布式控制系統等。宇電調節控制儀表包括多個不同等級精度系列，*高精度0.05級（AIJ型），**覆蓋各種高中低端產品，可用來**控制溫度、壓力、流量等。如在優異溫控領域如晶體生長、超導材料及精密實驗設備等領域中可取代日歐美系列儀表；在陶瓷、制藥、玻璃、建材、冶金、熱處理、化工、橡膠機械、包裝機械、食品機械及各種普通電爐、烘箱等領域，宇電優異節能溫控器在提升客戶產品穩定性的同時，對比普通精度的溫控器可為客戶節約1-5%左右的能源消耗，降低了客戶的生產成本及CO2排放。

二、產品特點

1、“發燒級”元器件，實現了低功耗、高穩定性及低故障率

2、AI人工智能算法，自動適應不同控制對象

3、模塊化技術，功能配置更靈活

4、AIBUS通訊，比MODBUS快2-10倍

5、模塊電源自隔離技術，適用于復雜工況

6、程序控制及曲線擬合技術，功能強大

7、電源端380VAC防護，有效保護儀表

8、自定義非線性輸入

三、主要技術參數

1、輸入規格

熱電偶：K、S、R、E、J、T、B、N、WRe3-WRe25、WRe5-WRe26等

熱電阻：Cu50、Pt100

線性電壓：0～5V、1～5V、0～1V、0～20mV、0～100mV、0～500mV等

線性電流：0～10mA、0～20mA、4～20mA等

擴充規格：在保留上述輸入規格基礎上，允許用戶自定義一種額外輸入規格

測量精度：0.05級、0.1級、0.2級、0.25級以及0.3級多個級別（注：熱電偶應外接Cu50銅電阻進行補償，內部補償時會額外增加±1℃補償誤差）

溫度漂移：30PPm/℃、80PPm/℃、100PPm/℃、120PPm/℃多個級別

2、輸出規格

繼電器觸點開關輸出（常開+常閉）：250VAC/1A 、250VAC/2A或30VDC/1A

可控硅無觸點開關輸出（常開或常閉）：100-240VAC/0.2A（持續），2A（20mS 瞬時，重復周期大于 5S）

SSR驅動電壓輸出：12VDC/30mA(用于驅動SSR固態繼電器)

可控硅觸發輸出：可觸發5～500A的雙向可控硅、2個單向可控硅反并聯連接或可控硅功率模塊

線性電流輸出：0～10mA或4～20mA可定義 ( 安裝X3模塊時輸出電壓≥ 10.5V；X5模塊輸出電壓≥ 7V)

通訊方式：RS232、RS485

通訊波特率：1200bps～19200bps

饋電輸出：5V、10V、12V、24V 等多個規格

3、控制方式

位式控制：ON/OFF控制

PID控制：標準PID調節、AI人工智能APID調節

4、電磁兼容

IEC61000-4-4( 電快速瞬變脈沖群）±4KV/5KHz、IEC61000-4-5(浪涌）4KV及在10V/m 高頻電磁場干下儀表不出現死機及I/O誤操作，測量值波動不超過量程的±5%

5、隔離耐壓

電源端、繼電器觸點及信號端相互之間≥ 2300V；相互隔離的弱電信號端之間≥ 600V

6、電源

100～240VAC,-15%，+10%/50-60hZ；或24VDC/AC-15%，+10%

7、使用環境

溫度：-10℃～﹢60℃；濕度：≤90%RH

四、常用模塊功能介紹

   宇電采用允許客戶自行安裝的模塊化來組成儀表的輸入/輸出，可以通過安裝不同的模塊來靈活配置儀表的功能，“定制”自己理想的儀表，同時廠家亦實現批量生產、快速交貨及零成品庫存，提供客戶更高性能/價格比的產品?？晒┛蛻暨x擇使用的模塊多達數十種，包括各種模擬量和開關量的輸入、輸出模塊、通訊及電源模塊等。

1、通訊接口模塊

S  光電隔離RS485通訊模塊（用儀表內部12V隔離電源）

S1  光電隔離RS485通訊模塊（用儀表內部24V隔離電源）

S4  自帶隔離電源的通訊模塊（不占用儀表內部電源）

R  RS232通訊/打印模塊

2、模擬量輸出模塊

X3  光電隔離電流輸出模塊（用儀表內部12V隔離電源）

X31光電隔離線性電壓輸出模塊（用儀表內部12V隔離電源）

X5 自帶隔離電源的光電隔離的電流輸出模塊（不占用儀表內部隔離電源）

3、電壓輸出模塊(用于外部傳感器/低功率設備供電)

V5/V10/V12/V24隔離的5V、10V、12V、24V 直流電壓輸出（用儀表內部24V隔離電源）

U5非隔離的5V直流電壓輸出

4、開關量輸出模塊

G  固態繼電器驅動電壓輸出模塊

G1  節能型無隔離 SSR 驅動電壓輸出模塊

G5  雙路固態繼電器驅動電壓輸出模塊

L0  大體積大容量繼電器觸點開關輸出模塊（適合報警）

L1  大體積大容量繼電器觸點開關輸出模塊（適合控制）

L2  小體積繼電器觸點開關輸出模塊

L3  二路大體積大容量繼電器觸點開關輸出模塊

L31  一路常開+一路常閉大體積大容量繼電器觸點開關輸出模塊

L4  小體積大容量繼電器觸點開關輸出模塊

L5  二路大體積大容量常開觸點繼電器輸出模塊

L51  一路常開+一路常閉大體積大容量繼電器觸點開關輸出模塊

L52  二路大體積大容量常閉觸點繼電器輸出模塊

W1  “燒不壞”型可控硅無觸點常開式開關輸出模塊

W2  “燒不壞”型可控硅無觸點常閉式開關輸出模塊

W5  “燒不壞”型可控硅無觸點兩路常開輸出

* 更多功能模塊，請向廠家具體咨詢

5、可控硅觸發輸出模塊

K1  “燒不壞”型單路過零觸發輸出模塊

K3  “燒不壞”型三路可控硅過零觸發輸出模塊

K5/K6  “燒不壞”型單路可控硅移相觸發輸出模塊

K50/K60  “燒不壞”型單路可控硅移相觸發輸出模塊 (僅適用于AI-7系列V8.0以上版本）

K51/K61  “燒不壞”型單路感性負載可控硅移相觸發輸出模塊

K9  “燒不壞”型直接三相三線可控硅移相觸發輸出模塊

6、輸入（模擬量及開關量）模塊

J0  1路三線制熱電阻輸入或1路熱電偶＋1路 二線制熱電阻輸入模塊

J1  2路熱電偶輸入模塊

J2  2路二線制熱電阻輸入模塊

J3  2路電壓輸入模塊

J31  2路0-10V電壓輸入模塊

J4  2路電流輸入模塊

J5  2路變送器輸入模塊（含24V饋電）

I2  頻率/外部PNP開關量輸入接口模塊

I21  頻率/外部NPN開關量輸入接口模塊

I3  1路0～5V/1～5V 電壓輸入接口模塊

I31  1路0～10V電壓輸入接口模塊

I4  1路0～20mA/4～20mA電流輸入接口模塊

I5  2路開關量輸入模塊

I5A  1路0～5A直流電流輸入模塊

I7  1路0～5A交流電流輸入模塊

I8  1路0～500V交流電壓輸入模塊

I20  1路0～20V直流電壓輸入模塊

I50  1路0～50V直流電壓輸入模塊

I100  1路0～100V直流電壓輸入模塊

I200  1路0～200V直流電壓輸入模塊

I500  1路0～500V直流電壓輸入模塊

I1000  1路0～1000V直流電壓輸入模塊

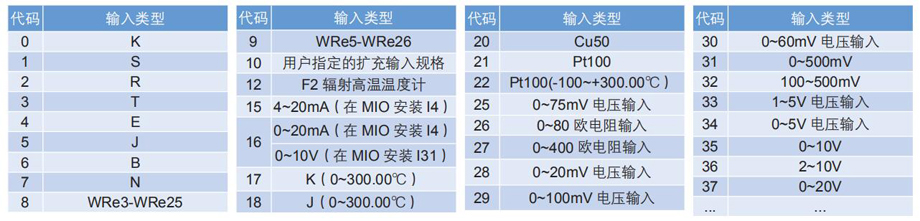

五、輸入類型表

   可自由設置熱電偶，熱電阻及線性電壓(電流)輸入，AI-7系列高精度儀表還還具備高精度Cu50銅電阻及冰點補償功能，并可提供客戶自行輸入分度表及多點修正功能，可適應幾乎所有特殊輸入要求。

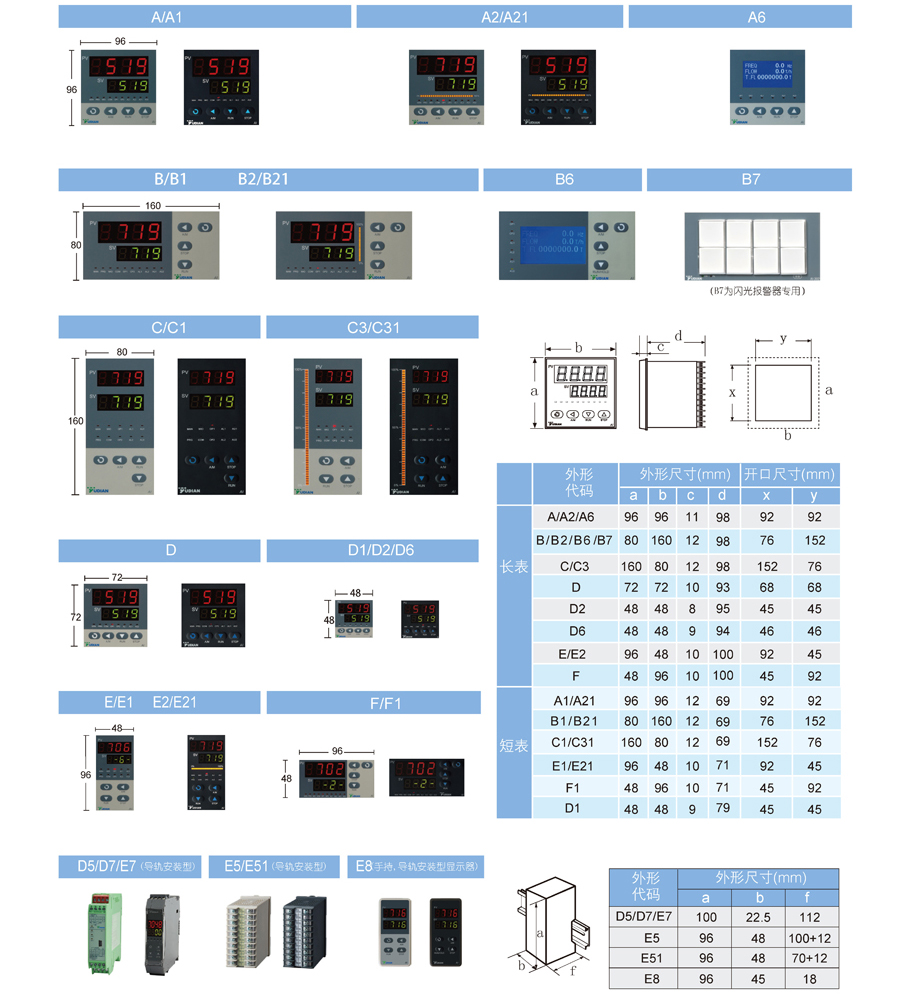

六、可選儀表外形

   由于采用平臺化技術，AI系列儀表提供多種可供選擇的經典盤裝數顯儀表面板，也可以選擇D5、D7、E5、E7型DIN導軌安裝外殼；盤裝儀表面板可提供靚麗黑色及經典淺色供客戶選擇。
